Характеристики
Серия
—

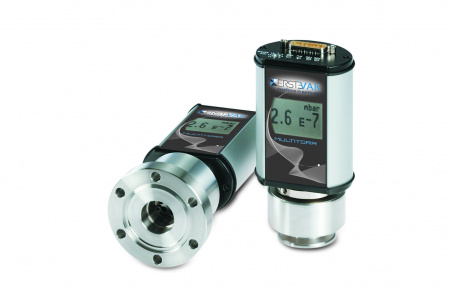

MTM9D
Масса, кг
—
0.555
Время отклика, с
—
0.2
Выходной сигнал
—
20-30 VDC
Диапазон измерений, мбар
—
1000 - 5*10^-9
Максимальная температура прогрева, С
—
60
Все характеристики
По запросу
Нашли дешевле?
Запросить КП
Характеристики
|
Серия
|
MTM9D |
|
Масса, кг
|
0.555 |
|
Время отклика, с
|
0.2 |
|
Выходной сигнал
|
20-30 VDC |
|
Диапазон измерений, мбар
|
1000 - 5*10^-9 |
|
Максимальная температура прогрева, С
|
60 |
|
Принцип измерения
|
Датчик Пирани и инверсно-магнетронный датчик |
|
Степень защиты
|
IP40 |
|
Точность измерений, %
|
30 |
Описание
Технические характеристики:
Принцип измерения: датчик Пирани и инверсно-магнетронный датчик;
Материалы, контактирующие с вакуумом: нержавеющая сталь 1.4307, никель, вольфрам, молибден, стекло, керамика;
Диапазон измерений: 1000 - 5 x10^(-9) мбар, максимальное избыточное давление - 4 бар абс.;
Точность измерения: 1000 - 10 мбар: < 30%;
10 – 2х10^-3 мбар: <10%;
< 2x10^-3 мбар: < 25%;
Повторяемость: 10 – 1х10^-2 мбар: ±2%
1х10^-2 – 1х10^-8 мбар: +-7%
Время отклика: менее 200 мс;
Напряжение на катоде: макс. 2,5 кВ;
Напряжение питания: 20-30 VDC
Потребляемая мощность: макс. 3 Вт, дополнительно 0.8 Вт для EtherCAT, LCD, реле;
Разъем питания: SubD 15, «папа».
Рабочая температура: +5..+60 С;
Температура хранения: -40..+65 С;
Максимальная температура прогрева: 160 ºС на фланце (с отсоединенной электроникой);
Выходной сигнал: 0-10VDC;
Интерфейс: RS485: от 9,6 кБод до 115 кБод:
Реле переключения: 2 реле, 50 VAC/ 2A, 30 VDC/ 2A, макс. 60 VA
Фланец подключения: KF25;
Класс защиты: IP40 (опционально IP54);
Вес: 555 г.
Датчики внесены в Госреестр СИ.
Принцип измерения: датчик Пирани и инверсно-магнетронный датчик;
Материалы, контактирующие с вакуумом: нержавеющая сталь 1.4307, никель, вольфрам, молибден, стекло, керамика;
Диапазон измерений: 1000 - 5 x10^(-9) мбар, максимальное избыточное давление - 4 бар абс.;
Точность измерения: 1000 - 10 мбар: < 30%;
10 – 2х10^-3 мбар: <10%;
< 2x10^-3 мбар: < 25%;
Повторяемость: 10 – 1х10^-2 мбар: ±2%
1х10^-2 – 1х10^-8 мбар: +-7%
Время отклика: менее 200 мс;
Напряжение на катоде: макс. 2,5 кВ;
Напряжение питания: 20-30 VDC
Потребляемая мощность: макс. 3 Вт, дополнительно 0.8 Вт для EtherCAT, LCD, реле;
Разъем питания: SubD 15, «папа».
Рабочая температура: +5..+60 С;
Температура хранения: -40..+65 С;
Максимальная температура прогрева: 160 ºС на фланце (с отсоединенной электроникой);
Выходной сигнал: 0-10VDC;
Интерфейс: RS485: от 9,6 кБод до 115 кБод:
Реле переключения: 2 реле, 50 VAC/ 2A, 30 VDC/ 2A, макс. 60 VA
Фланец подключения: KF25;
Класс защиты: IP40 (опционально IP54);
Вес: 555 г.
Датчики внесены в Госреестр СИ.
