Винтовые воздуходувки – пример нагнетающего оборудования объемного действия для применения в разных сферах. В аппаратах устанавливают эффективные винтовые блоки, помогающие обеспечивать достаточно высокое давление на выходе.
Содержание:
- Общие сведения о винтовых воздуходувках
- Устройство винтовой воздуходувки
- Принцип работы винтовой воздуходувки
- Типы винтовых воздуходувок
- Виды винтовых воздуходувок
- Основные характеристики винтовых воздуходувок
- Преимущества и недостатки винтовых воздуходувок
- Сфера применения винтовых воздуходувок
- Популярные бренды винтовых воздуходувок
- Ремонт винтовых воздуходувок
Общие сведения о винтовых воздуходувках
![Винтовая воздуходувка Винтовая воздуходувка вид сбоку](/upload/iblock/blog/vintovaya-vozduhoduvka.webp)
В основе винтовых воздуходувок лежат винты, вращающиеся внутри корпуса с заданной скоростью и обеспечивающие сжатие перекачиваемой среды. Воздух или газовая смесь сжимаются между винтами, что придает им нужное давление. Среда перебрасывается в сторону выпускного патрубка для выхлопа.
Условием эффективной работы винтовой воздуходувки представляется очень близость винтов конструкции. При этом элементы не соприкасаются и не трутся при вращении.
Эти универсальные агрегаты способны функционировать как в режиме компрессора, так и в режиме вакуумного насоса. Удается с минимальными вложениями обеспечить решение широкого спектра производственных или исследовательских задач. Но важно учесть, что получить глубокий вакуум не получится.
Устройство винтовой воздуходувки

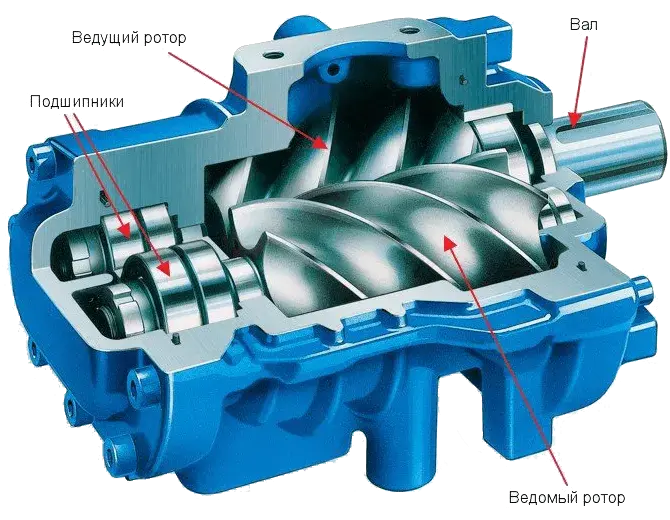

![Схема устройства винтовой воздуходувки Конструктивная схема элементов винтовой воздуходувки](/upload/iblock/blog/skhema-ustrojstva-vintovoj-vozduhoduvki.webp)
Воздуходувки винтового типа имеют простую конструкцию, легко поддающуюся ремонту. В ряде случаев необходимые манипуляции могут быть проведены самостоятельно. Однако для полной уверенности в работоспособности оборудования желательно все-таки привлекать к ремонту и обслуживанию мастеров.
Базовый состав нагнетателя включает в себя следующие элементы:
- рама с вилочным крепежом;
- редуктор для синхронизации передач;
- электродвигатель, создающий нужный момент для вращения винтов;
- глушитель на выпускной клапан;
- фильтр для очистки откачиваемого воздуха;
- манометр, позволяющий точно определять давление в системе.
Иногда аппаратура оснащается автоматизированными контрольными системами, которые сводят к минимуму участие человека в работе воздуходувки.
Принцип работы винтовой воздуходувки
![Схема принципа работы винтовой воздуходувки Поэтапная схема принципа действия винтовой воздуходувки](/upload/iblock/blog/skhema-principa-raboty-vintovoj-vozduhoduvki.webp)
Агрегаты используют стандартный метод внутреннего сжатия среды при помощи винтовых поршней. Все операции по приданию воздуху давления осуществляются внутри корпуса, что снижает энергозатраты на перемещение среды в приемное устройство.
Газ попадает в систему при всасывании через патрубок. Внутри корпуса нагнетателя его захватывают синхронно вращающиеся винты. Между поверхностями винтов и корпусом образуются полости, которые постоянно меняют свои размеры и позволяют эффективно сжимать попадающий воздух. Как только давление в системе достигает нужного значения, газ направляется на выходной патрубок, откуда происходит нагнетание.
За синхронное вращение роторов отвечает редуктор, который контролирует их движения и помогает обеспечить минимальное расстояние между лопастями в процессе эксплуатации прибора.
Герметичность корпуса обеспечивают прокладки, уплотнители и обратный клапан.
Типы винтовых воздуходувок

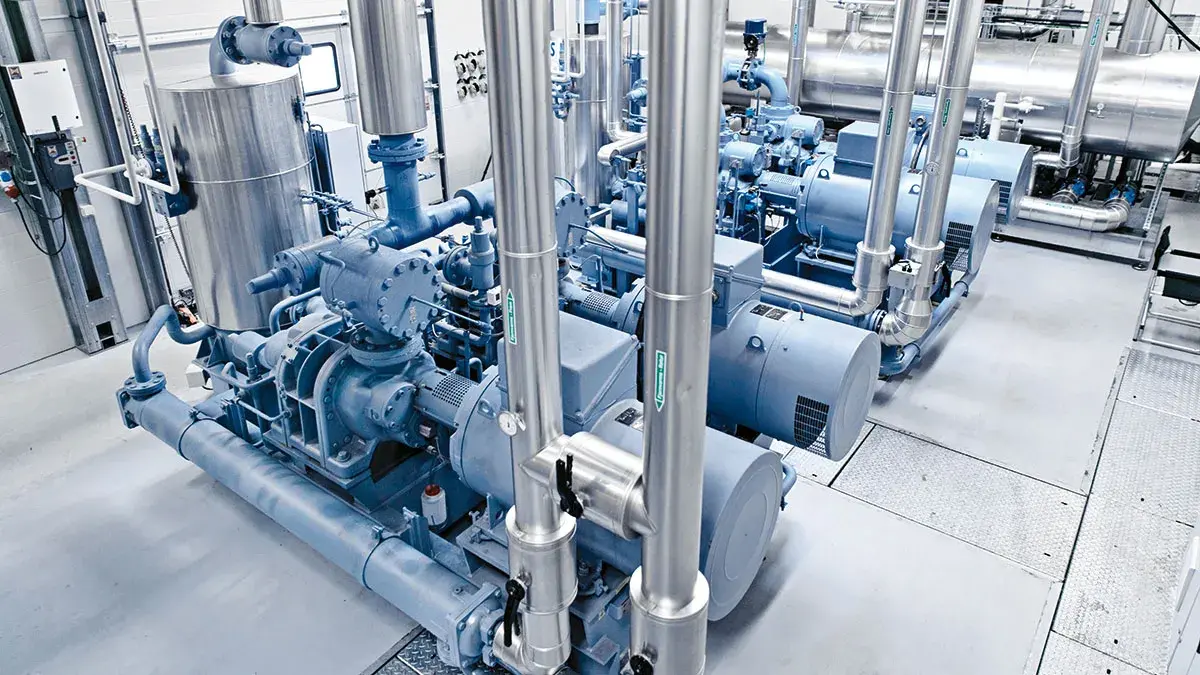

![Система винтовых воздуходувок на производстве Система подключенных винтовых воздуходувок в работе](/upload/iblock/blog/sistema-vintovyh-vozduhoduvok-na-proizvodstve.webp)
Нагнетатели могут быть масляными и сухими. Эти разновидности зачастую обладают очень разными характеристиками и эксплуатационными особенностями. Основные различия заключаются в методе уплотнения системы.
Масляные приборы обязательно должны иметь внутри смазку, которая предотвращает чрезмерный износ трущихся деталей и минимизирует утечки давления. Сухие агрегаты могут функционировать без масляных сред, однако они требуют более внимательного и точного подхода к работе. Должны быть минимальные технологические зазоры между роторами. При этом детали не могут соприкасаться. Такой подход исключает трение и быстрый износ, но существенно удорожает производство.
Смазка в масляных нагнетателях также выполняет функцию охлаждающей жидкости, отводя от подвижных деталей лишнее тепло и поддерживая нормальную температуру перекачиваемой среды. В сухих моделях охлаждение осуществляется отдельной воздушной системой.
Сухие воздуходувки более дорогие, однако их можно использовать в требовательных отраслях. Переносимый воздух не будет иметь масляных испарений и останется экологически чистым.
Виды винтовых воздуходувок
![Винтовая воздуходувка в разрезе Винтовая воздуходувка в разрезе вид сбоку](/upload/iblock/blog/vintovaya-vozduhoduvka-v-razreze.webp)
Винтовые воздуходувки также делят на группы в зависимости от типа используемых винтов, их расположения и количества ступеней. Оборудование может иметь самые разные характеристики, так что при выборе важно учитывать сложность решаемых задач и условия, в которых агрегат планируется использовать.
Основные характеристики винтовых воздуходувок
![Винтовая воздуходувка в виде нагнетающей системы Винтовая воздуходувка в виде нагнетающей системы вид сбоку](/upload/iblock/blog/vintovaya-vozduhoduvka-v-vide-nagnetayushchej-sistemy.webp)
Обращать внимание стоит на несколько базовых характеристик:
- Давление. Определяет, параметры сжатого воздуха внутри агрегата. Устройства способны создавать избыточное давление, а также разрежение в зависимости от места замеров. Большая часть современных приборов работает с давлениями 7,5-13 Бар.
- Производительность. Объем переносимого воздуха за определенное время. Производительность определяется конкретными нормами и подбирается исходя из потребностей.
- Мощность. Характеристика используемого в конструкции электромотора, создающего усилие для вращения винтов внутри корпуса. Влияет на многие показатели прибора, однако больше всего связана со скоростью и производительностью.
На основе описанных критериев можно без труда подобрать решение под конкретное использование.
Преимущества и недостатки винтовых воздуходувок

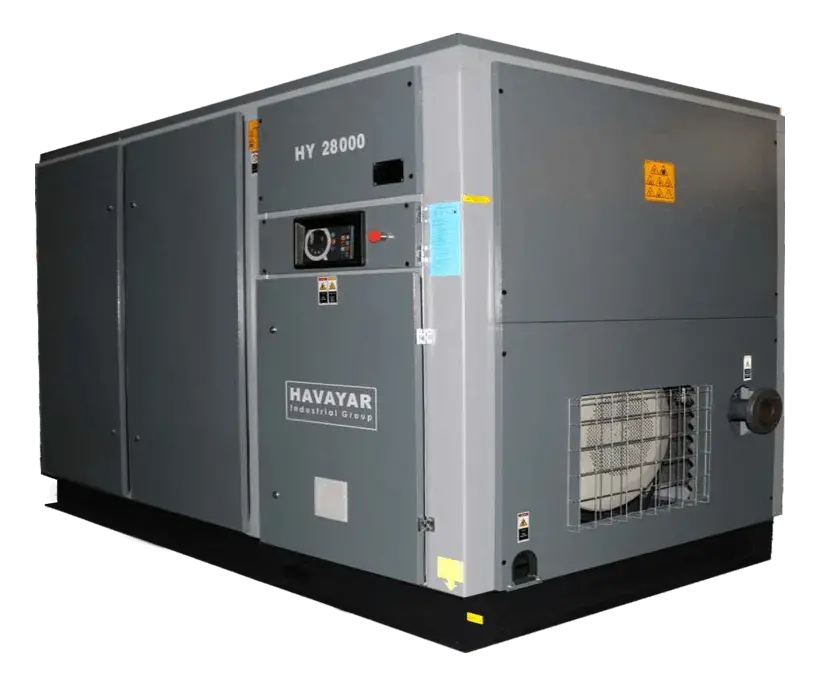

![Воздуходувка винтового типа Воздуходувка винтового типа вид сбоку](/upload/iblock/blog/vozduhoduvka-vintovogo-tipa.webp)
Винтовые воздуходувки имеют определенные плюсы и минусы. К преимуществам приборов относят следующее:
- относительно невысокое энергопотребление;
- передача мощности от двигателя на винты без существенных потерь;
- простой ремонт и обслуживание;
- легкий монтаж конструкций с воздушной системой охлаждения без необходимости подвода воды;
- надежность;
- долгий срок службы даже в сложных условиях эксплуатации;
- надежные соединения, исключающие люфт или протечки;
- экологичность сухих моделей, выпускающих чистый воздух без каких-либо примесей;
- равномерное распределение потоков охлаждающего воздуха;
- использование прочных металлических шлангов в моделях с масляными системами;
- продуманный корпус, позволяющий быстро получить доступ к обслуживаемым узлам;
- не требуется создавать специальный фундамент;
- минимальные вибрации в том числе на предельных мощностях;
- наличие глушителей для снижения уровня шума во время работы.
Есть и недостатки:
- более сложная конструкция по сравнению с другими типами нагнетателей;
- необходимо организовывать постоянный отток теплого воздуха для нормальной работы системы охлаждения;
- не подходит для перекачивания агрессивных или взрывоопасных газовых смесей;
- чувствительность к пыли и проникновению механических включений.
Сфера применения винтовых воздуходувок

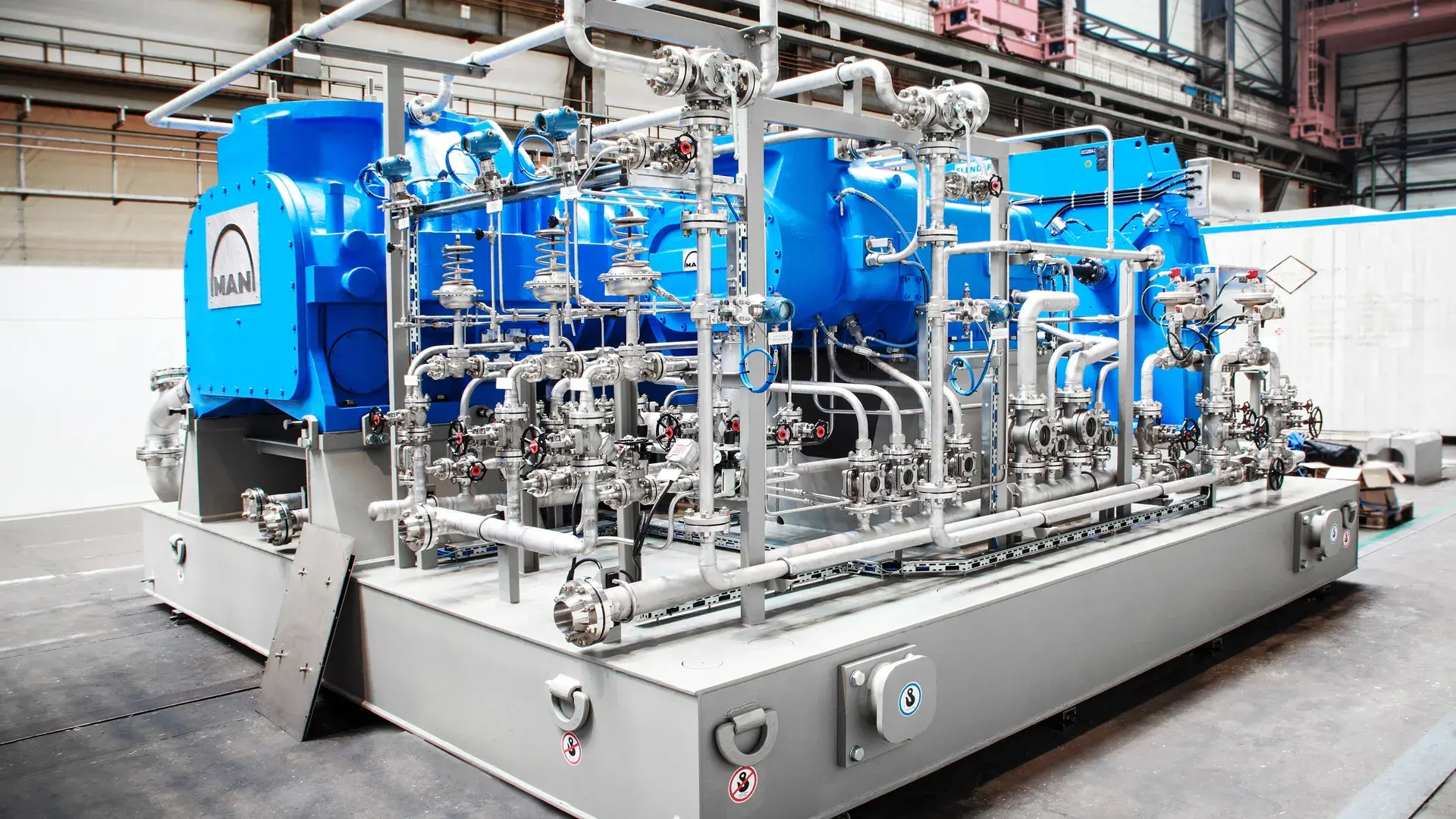

![Винтовые воздуходувки объединённые в нагнетательную систему Винтовые воздуходувки в нагнетательной системе на производстве](/upload/iblock/blog/vintovye-vozduhoduvki-obedinyonnye-v-nagnetatelnuyu-sistemu.webp)
Применение винтовых воздуходувок зависит от их типа. Масляные агрегаты применяют на производствах, где не нужна максимальная чистота среды. Сухие решения могут встраиваться в те сферы, где экологичность и чистота воздуха стоят на первом месте (медицина, фармацевтика, пищевая промышленность).
Аппараты активно применяют для решения следующих задач:
- перекачивание газовых сред;
- аэрация водоемов;
- организация пневмотранспорта для перемещения сыпучих веществ;
- откачивание воздуха для создания разрежения в замкнутой области;
- вакуумная упаковка;
- сушка материалов на производстве;
- вентиляция и кондиционирование помещений.
Популярные бренды винтовых воздуходувок
Винтовые воздуходувки производятся многими известными брендами:

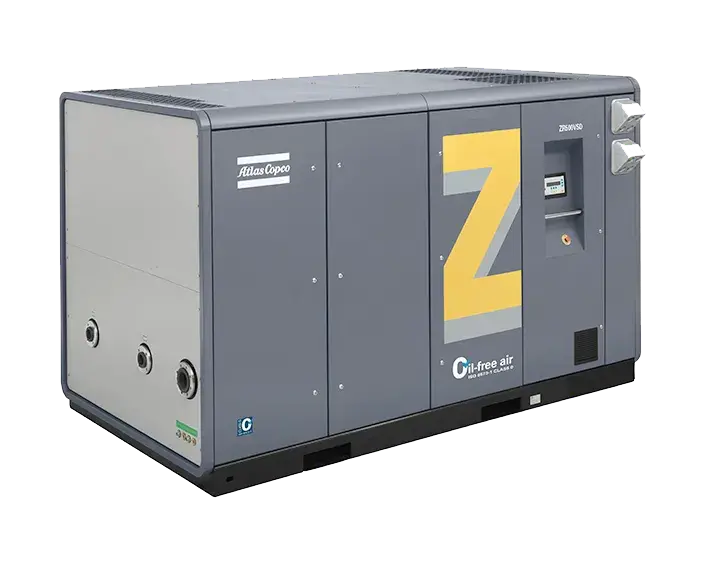

![Винтовая воздуходувка Atlas Copco Винтовая воздуходувка Atlas Copco вид сбоку](/upload/iblock/blog/vintovaya-vozduhoduvka-atlas-copco.webp)
Atlas Copco
Производитель, создающий высококачественное оборудование для использования в разных областях. Эти модели хорошо подойдут для организации пневматического транспорта, аэрации водоемов.
![Винтовая воздуходувка ERSTEVAK Винтовая воздуходувка ERSTEVAK вид сбоку](/upload/iblock/blog/vintovaya-vozduhoduvka-erstevak.webp)
ERSTEVAK
Российская компания, поставляющая вакуумное, термическое и компрессорное оборудование. Выпускает винтовые агрегаты для любых работ.
![Винтовая воздуходувка Robuschi Винтовая воздуходувка Robuschi вид сверху](/upload/iblock/blog/vintovaya-vozduhoduvka-robuschi.webp)
Robuschi
Производитель из Италии, который с 1941 года занимается разработкой промышленного оборудования. При изготовлении винтовых воздуходувок Robuschi уделяет большое внимание энергосбережению и экологичности.
![Винтовая воздуходувка KAESER Винтовая воздуходувка KAESER вид спереди](/upload/iblock/blog/vintovaya-vozduhoduvka-kaeser.webp)
KAESER
Еще один немецкий бренд, выпускающий высокопроизводительные винтовые воздуходувки в виде комплексных систем с простым подключением. Создает компактные и функциональные устройства, способные справляться даже с самыми сложными задачами.

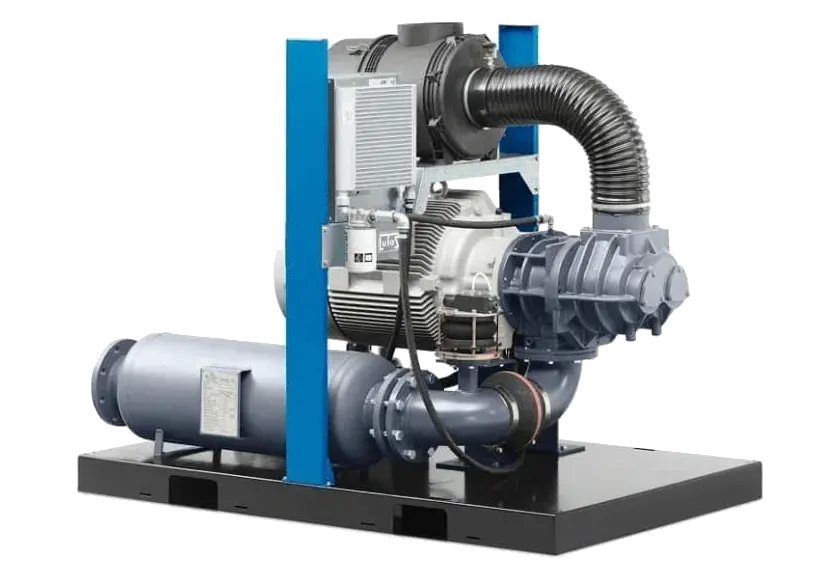

![Винтовая воздуходувка Lutos Винтовая воздуходувка Lutos вид сбоку](/upload/iblock/blog/vintovaya-vozduhoduvka-lutos.webp)
Lutos
Эти винтовые аппараты из Чехии отличаются минимальными показателями шума, низкой вибрацией и практически полным отсутствием пульсаций при подаче воздуха.
Ремонт винтовых воздуходувок
![Процесс обслуживания винтовой воздуходувки Процесс обслуживания винтовой воздуходувки в цеху](/upload/iblock/blog/process-obsluzhivaniya-vintovoj-vozduhoduvki.webp)
Чаще всего в таких конструкциях из строя выходит винтовой блок. Так как это основной элемент агрегата, его полноценное использование при наличии неполадок не представляется возможным. Винты необходимо регулярно осматривать на предмет зарождающихся дефектов и своевременно проводить сервисное обслуживание.
Ремонт винтовой пары включает в себя полную диагностику всего прибора, замену подвижных элементов, балансировку деталей и оптимизацию зазоров между ними. Процедура достаточно сложная, так что лучше всего доверить ее специалисту.
Также вмешательство профессиональных ремонтников потребуется в случае отказа двигателя, поломке блока автоматического контроля, а также механическое повреждение элементов двигателя. Нередко серьезные поломки провоцирует регулярный перегрев воздуходувки.
Избежать сложного ремонта поможет внимательное отношение к агрегату и его характеристикам. Их существенное снижение сразу же указывает на проблемы. Рекомендуется своевременно проводить техническое обслуживание, в ходе которого нередко можно обнаружить неприятные явления на ранних этапах и избавиться от них с минимальными издержками.
Само техническое обслуживание винтовой воздуходувки сводится к осмотру конструкции, замене масла, установке новых фильтров и замерам давления на входе и выходе. После этих действий можно будет с уверенностью продолжать работу.
