Вихревая воздуходувка обладает особыми возможностями, которые отличают ее от других видов нагнетательного оборудования. Она выполняет функцию мощного вентилятора или вакуумного насоса. Поэтому универсальный агрегат подходит для применения в различных направлениях промышленности и в быту.
Содержание:
- Общие сведения о вихревых воздуходувках
- Устройство вихревой воздуходувки
- Принцип работы вихревой воздуходувки
- Типы вихревых воздуходувок
- Виды вихревых воздуходувок
- Основные характеристики вихревых воздуходувок
- Преимущества и недостатки вихревых воздуходувок
- Сфера применения вихревых воздуходувок
- Популярные бренды вихревых воздуходувок
- Ремонт вихревых воздуходувок
Общие сведения о вихревых воздуходувках
Вихревая воздуходувка также служит компрессором низкого давления. По сравнению с вентилятором, устройство характеризуется низкой мощностью и высоким давлением. Но воздуходувка способна вырабатывать бо́льшую производительность при меньшем давлении, чем компрессор.
Агрегаты изготавливают в горизонтальном или вертикальном исполнении, оснащают прямым или муфтовым приводом. Под каждый вид работ можно подобрать модель. В зависимости от типа привода, оборудование можно установить моноблоком или разместить двигатель отдельно от компрессора. В первом случае экономится пространство, во втором — ресурсы при ремонте, поскольку поломку одного узла можно устранить без демонтажа другого блока.

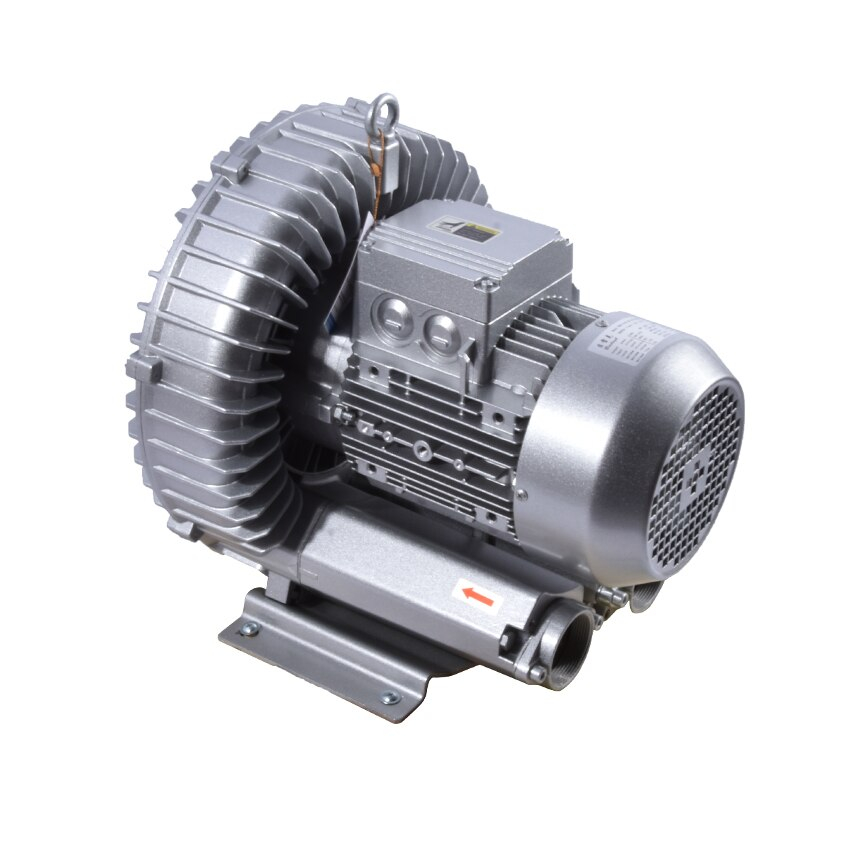

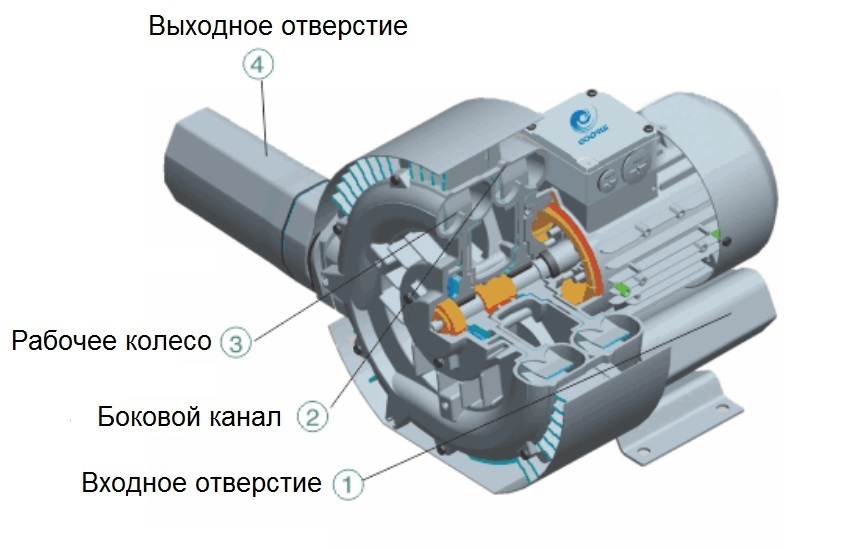

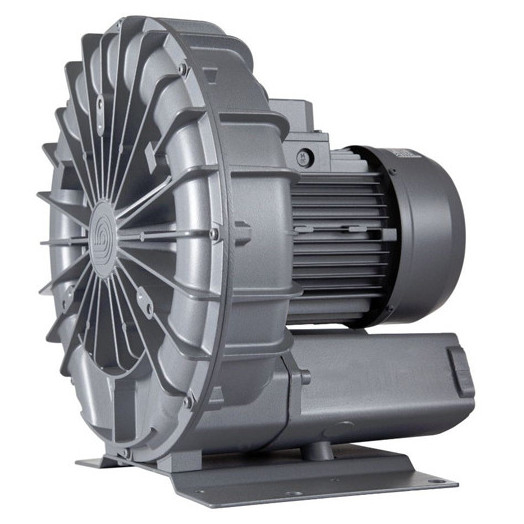

Устройство вихревой воздуходувки
Воздуходувки работают от асинхронного электродвигателя. Он может быть однофазным, если мощность агрегата не превышает 1.5 кВт, или трехфазным — для более производительных агрегатов.
Подвижные элементы аппаратов не соприкасаются, за исключением подшипников. Но последние мало изнашиваются, поскольку находятся в защитном корпусе.
В состав вихревых устройств входят:
- электродвигатель на прочном основании;
- несущая оболочка с радиальным разъемом;
- импеллер с лопатками, расположенный на общем валу с приводом;
- блок подшипников;
- фильтр входного отверстия;
- глушитель шума.
Двигатель с ротором вращаются синхронно. Лопатки изогнутой формы максимально адаптированы для захвата газовой среды. На рабочем валу может быть закреплена 1 или несколько ступеней, в зависимости от конструкции аппарата.

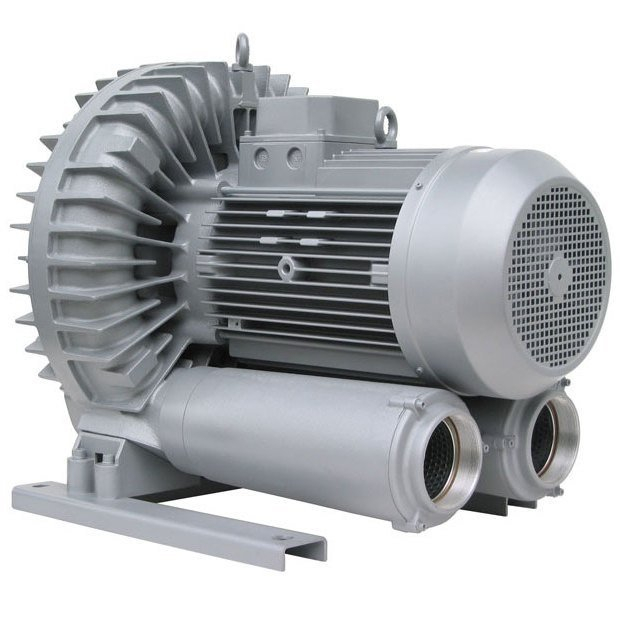

Принцип работы вихревой воздуходувки
Радиальные лопасти на рабочем колесе двигаются с высокой скоростью, сжимая воздушный поток. Этот процесс стимулирует появление вихря в камере. Именно поэтому воздуходувки называют вихревыми. Также агрегаты считаются центробежными или радиальными, что объясняется возникновением центробежной силы при движении газа. В этом заключается их основное отличие от осевых вентиляторов, в которых смесь движется вокруг оси с лопастями. Конструкционные особенности вихревых компрессоров позволяют отнести их к бокопроточному типу.
Нижняя часть агрегата оснащена патрубком всасывания с глушителем. На поток, поступающий в камеру, воздействует центробежная сила и формирует из него спираль. В это время появляется турбулентность, и с каждым новым оборотом энергия рабочей среды увеличивается. Одновременно растет давление. При достижении предельных показателей сжатия воздух выталкивается наружу через отверстие нагнетания. В двухступенчатых моделях процесс повторяется.
Основой конструкции техники служит импеллер. Он изготавливается из алюминия, поэтому характеризуется высокой прочностью при небольшом весе, а также стойкостью к коррозии. Рабочее колесо устанавливается на валу двигателя, а между ними находится механическое уплотнение.

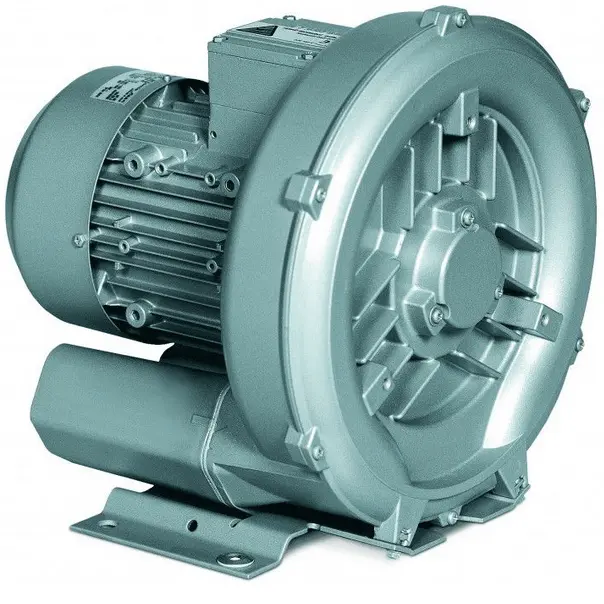

Типы вихревых воздуходувок
Вихревые воздуходувки классифицируют на:
- одноступенчатые;
- многоступенчатые.
Агрегаты с одной ступенью откачки оснащены одним рабочим колесом, с двумя — парой импеллеров. Первые обрабатывают воздушный поток 1 раз. Газ поступает в камеру, проходит через канал и выбрасывается наружу. За каждый оборот давление достигает 45 кПа, а производительность при этом снижается в 2-3 раза. Эффективность одноступенчатых версий резко падает при росте давления.
Аппараты с двумя импеллерами откачивают воздух в 2 круга. Газ всасывается в рабочую камеру, проходит по каналу, затем поступает на новый цикл обработки. По окончании перекачки среда выводится через выходной патрубок. При этом энергия каждой молекулы удваивается, и откачанной объем выбрасывается наружу под сильным давлением. В таких машинах за 2 оборота перепад давления составляет 80 кПа, а производительность снижается всего в 1.5-2 раза. Поэтому рабочие параметры многоступенчатых устройств лучше, по сравнению с одноступенчатыми.
Воздуходувки различаются не только количеством импеллеров, но и числом ступеней. Первый показатель влияет на расход воздуха, а второй — на силу давления. Поэтому модели бывают с:
- одним рабочим колесом и ступенью;
- двумя импеллерами и одной ступенью;
- одним колесом и двумя ступенями;
- двумя колесами и ступенями;
- тремя импеллерами и двумя или тремя ступенями.
Под каждый тип работ нужно подбирать аппарат с соответствующими параметрами. Также воздуходувки отличаются особенностями внутреннего оснащения и типом передачи. Электропривод может быть:
- ременным — двигатель и импеллер соединяет ремень;
- консольным — для передачи крутящего момента используется муфта, а оба рабочих блока располагаются на общем валу;
- муфтовым — соединение аналогично консольному, но двигатель не закреплён на раме.
Выбор аппарата с определенным типом передачи позволит упростить обслуживание и ремонт оборудования. Значимого влияния на результативность откачки эти особенности не оказывают.
Виды вихревых воздуходувок
Воздуходувки различаются рабочими параметрами, функционалом и дополнительными возможностями в зависимости от назначения. Они могут быть бытовыми или промышленными. Первые предназначены для периодической, непродолжительной эксплуатации. Они характеризуются малой мощностью и могут иметь несколько режимов действия:
- Обдув — основной формат функционирования, при котором агрегат используют для удаления мусора с поверхностей и труднодоступных мест.
- Всасывание — аппарат работает подобно пылесосу. Он втягивает мусор, собирая его в специальный мешок.
- Измельчение — дополнительная опция к режиму «всасывание». При этом оборудование способно собрать и измельчить мусор. Если уборка проводилась на садовом участке, переработанную траву и листья впоследствии можно будет использовать для удобрения земли.
Вихревые промышленные агрегаты — это профессиональные машины, с высокой мощностью и способностью к продолжительному, непрерывному действию. Они характеризуются высокой производительностью, дополнительным функционалом и умеренным шумовым эффектом.
Промышленное оборудование применяют для нагнетания или откачки. Такие воздуходувки также являются газодувками или нагнетателями. Они сопровождают производственные процессы, в которых необходима стабильная и мощная воздушная струя. Взрывозащищенные версии подходят для обработки взрывоопасных смесей. Вихревые аппараты выполняют функции вакуумного насоса.
Основные характеристики вихревых воздуходувок
Вихревые компрессоры монтируют на амортизационной подушке, без устройства фундамента. Ровное, прочное основание обеспечит надёжное и продолжительное функционирование техники, без шума и вибраций. Важно, чтобы вокруг оборудования оставалось не менее 1 метра свободного пространства.
В конструкции воздуходувки отсутствуют трущиеся элементы. Обслуживание требуется только подшипникам, ресурс которых составляет более 15 рабочих часов. Поэтому замена деталей и ремонт оборудования выполняется нечасто.
Вихревые агрегаты действуют без смазочных материалов, поэтому перекачиваемый поток не загрязняется маслом. Чтобы получить высокую производительность техники, нужно учитывать:
- температура откачиваемого объема не должна превышать 40 °C;
- температура окружающей среды — не выше 40 °C и не ниже -30 °C;
- значения давления на входе и выходе, а также частоты вращения должны соответствовать заявленным показателям в паспорте;
- высота установки агрегата над уровнем моря — не выше 1000 м.
Если нарушить правила производителя по частоте вращения, техника будет работать шумно, с вибрациями. Также это приведет к снижению ресурса подшипников и увеличению расхода консистентной смазки.
Вихревые машины полноценно функционируют при температурном режиме 15-40 °C. Если планируется установить агрегат в иные условия, лучше рассмотреть специальные версии.
Преимущества и недостатки вихревых воздуходувок
Достоинства вихревых устройств:
- самовсасывающая способность;
- создание высокого давления;
- простое конструкционное решение;
- ремонтопригодность;
- незначительная зависимость подачи от давления;
- мобильность;
- отсутствие вибраций, пульсаций и шума;
- экономичность;
- энергоэффективность;
- отсутствие трущихся элементов;
- создание чистого вакуума, без масляных частиц.
Недостатки:
- небольшой КПД — разработчики проектируют улучшенные модели, внедряя инновационные решения;
- необходимость установки воздушного фильтра, чтобы исключить попадание загрязнений в импеллер;
- контроль за действием предохранительного клапана, чтобы избежать перегрева отработанной среды.
Сфера применения вихревых воздуходувок
Универсальные вихревые воздуходувки востребованы в различных направлениях. Они ремонтопригодны и надежны. Основные области применения аппаратов:
- Аэрация водных объектов. Как пример, воздуходувка для пруда создаёт мощный воздушный напор, поэтому эффективно насыщает воду кислородом. Процесс особенно важен при образовании льда на поверхности источников.
- Намотка пленок и лент. Чувствительные материалы легко повреждаются, а воздуходувка создаёт воздушную подушку для предотвращения изломов и замятий.
- Запуск плунжерных механизмов. Агрегат приводит в движение поршни в промышленном оборудовании.
- Удаление остатков сырья из ткацких станков.
- Откачка воздуха из пластиковых бутылок для последующего наполнения жидкостью.
- Подача бумаги в печатные машины.
- Сушка пленки.
- Пневмотранспортировка сыпучих материалов и грузов.
Вихревое оборудование способно перекачивать и подавать воду в водные резервуары. Оно используется в хозяйстве для орошения земель. Агрегаты хорошо взаимодействуют с агрессивными средами и летучими соединениями.
Популярные бренды вихревых воздуходувок
Компании по выпуску вакуумного оборудования создают стандартные вихревые воздуходувки, а также модели с расширенным функционалом. Среди них известные европейские бренды, которые несколько десятилетий реализуют полезные машины на международном рынке.
Becker
Ведущий производитель выпускает вихревые машины по собственным запатентованным разработкам. Инновационные решения выгодно влияют на конкурентоспособность продукции. Например, модификация SV изготовлена в особой конструкции — для обратного клапана и предохранителей предусмотрено крепление, которое позволяет регулировать параметры техники.
Воздуходувки Becker компактны по размерам, но характеризуются высоким КПД. Они не восприимчивы к нагрузкам, действуют без пульсаций и шума.
Busch
Фирменное оборудование можно устанавливать в горизонтальном или вертикальном положении. При изготовлении аппаратов используется алюминий, чтобы максимально увеличить прочность конструкции.
Агрегаты бренда оснащены герметизированными подшипниками. Они не требуют обслуживания и замены. Пластины импеллера выполнены из композитного графита. Техника обеспечивает длительное непрерывное производство безмасляного вакуума за счёт эффективного теплоотвода.
Elmo Rietschle
Производительность агрегатов достигает 3000 м³/ч, а перепад давления составляет от -600 до 1000 Мбар. Отдельные модели можно применять для обработки горячих смесей.
Воздуходувки Elmo Rietschle оснащены частотным преобразователем, который повышает эффективность результата. На оборудование получен европейский сертификат АТЕХ. Агрегаты способны до 40000 часов обходиться без техобслуживания
Esam
Аппараты популярной марки откачивают газы со скоростью до 2200 м³/ч при давлении в 465 Мбар. Они сконструированы по особым разработкам, с целью снижения предельного давления. Производитель предлагает надёжную продукцию, рассчитанную на десятилетия. Оборудование можно эксплуатировать ежедневно в течение 8-24 часов.
Производство аппаратов практически полностью автоматизировано. Компания проверяет качество деталей в собственной лаборатории и оставляет результаты в открытом доступе.
FPZ
Вихревые воздуходувки FPZ отличаются наивысшим допустимым давлением среди большинства аналогичного оборудования. Агрегаты рекомендуется применять в диапазоне умеренно высокого давления, чтобы получить максимальную производительность.
Техника может монтироваться в вертикальном или горизонтальном положении. В центральной части корпуса установлен упорный подшипник, который удобно заменять при необходимости. Воздуходувки FPZ выпускаются с одним ротором или сдвоенным подвижным элементом, с одной или двумя ступенями.
ERSTEVAK
Компания много лет производит вакуумное оборудование для предприятий, наукоёмких направлений и исследовательских центров. Вихревые воздуходувки ERSTEVAK укомплектованы воздушными фильтрами, пружинным предохранительным и обратным клапаном. На электродвигателе установлен автомат тепловой защиты. В линейке продукции есть взрывозащищенные версии.

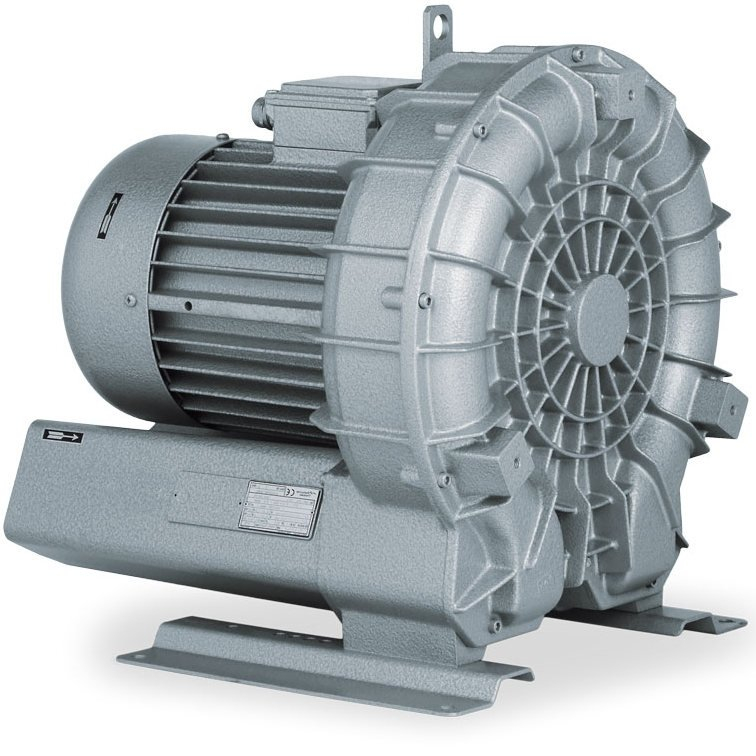

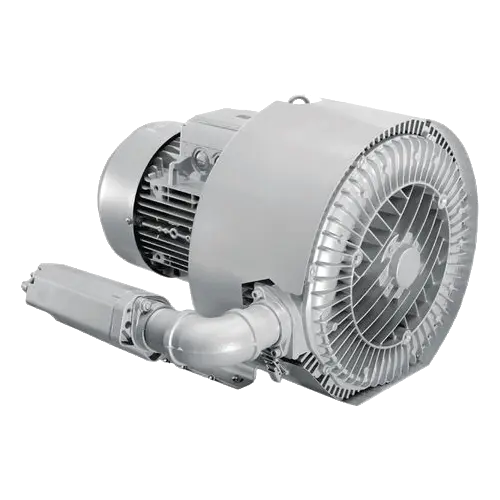

SEKO
Бренд изготавливает надёжные вихревые компрессоры, подходящие для перемещения больших объемов газа при незначительном перепаде давления. Созданы для обработки неагрессивных потоков. Производительность устройств достигает 1110 м³/ч, а перепад давления — 650 Мбар.
Воздуходувки работают без шума и пульсаций в нескольких режимах. Формат с максимальной производительностью характеризуется нулевым перепадом давления и минимальными затратами электроэнергии.
Ремонт вихревых воздуходувок
Поломки и ухудшение технических показателей вихревых воздуходувок часто связаны с недостаточной фильтрацией перекачиваемого потока.
Устройства выходят из строя в связи с длительной и интенсивной эксплуатацией. Мастера в сервисном центре устраняют различные неисправности:
- нехарактерный шум, возникающий при работе техники — дефект подшипника, необходимость его смазки или засорение глушителя;
- невозможность запуска оборудования — заклинивание рабочего колеса, разрушение сепаратора подшипника;
- изношенные элементы;
- малый перепад давления на входе и выходе — появились зазоры, неправильно подключено оборудование или повреждены лопатки.
Универсальные вихревые компрессоры используют для достижения нужного давления, создания вакуума или воздушного потока. Они долговечны, надёжны и ремонтопригодны. В воздуходувках предусмотрено несколько режимов работы, чтобы упростить технологические процессы в различных направлениях.
