Золотниковые насосы – оборудование, которое еще может иметь наименование «плунжерные». Функционал этого устройства предназначается исключительно для создания особых условий вакуума в замкнутой среде. Назначение насоса связано с организацией откачки паров или газов, которые не загрязнены и имеют небольшое содержание конденсата. Оборудование имеет долгий срок службы, радует простой структурой и может применяться в различных областях.
Содержание:
- Общие сведения о золотниковых насосах
- Устройство золотникового насоса
- Принцип работы золотникового насоса
- Типы золотниковых насосов
- Виды золотниковых насосов
- Основные характеристики золотниковых насосов
- Преимущества и недостатки золотниковых насосов
- Сфера применения золотниковых насосов
- Популярные бренды золотниковых насосов

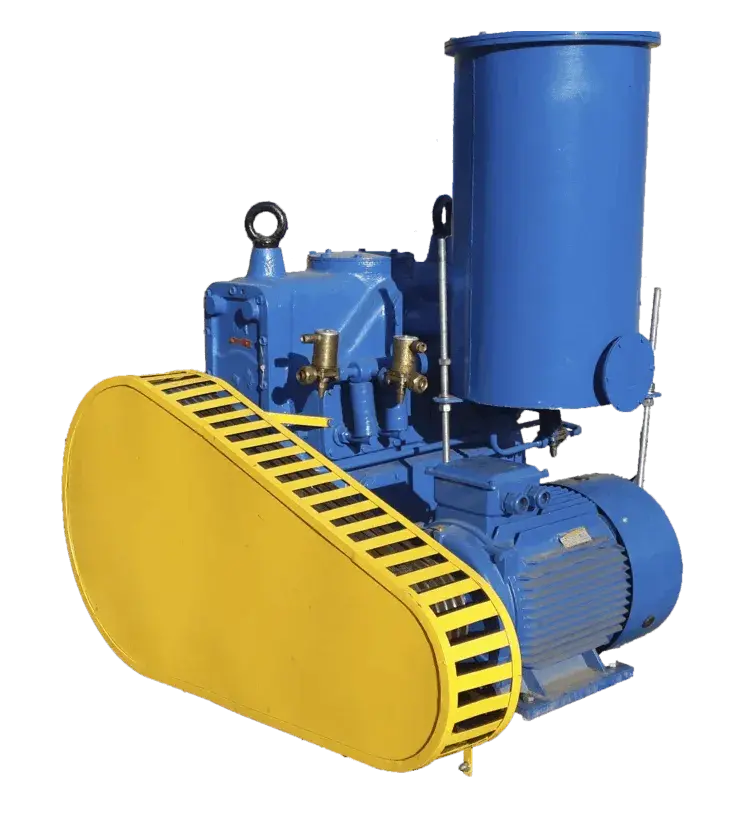

Общие сведения о золотниковых насосах
Этот тип оборудования относится к классификации механических устройств. В основном устройство ориентировано на условия низкого и среднего уровня вакуума. Часто оборудование применяется в качестве специального насоса Рутс или в качестве форвакуумного насоса. Основным показателем является глубина откачки, который достигает значения в 3 миллиметра ртутного столба.
Особенностью этих насосов является повышенный показатель КПД при работе в крайне жестких условиях с постоянным поддерживанием нужного уровня давления. Но не стоит забывать о том, что высокая работоспособность устройства завязана исключительно на работе с незагрязненной средой. Опасной ситуацией может быть работа с агрессивной средой газов, которые могут вступить в реакцию с элементами конструкции насоса и это ни к чему хорошему не приведет.
При этом сама работа насоса завязана на использовании специальной смазки, что сразу отмечает классификацию оборудования, которое относится к масляному оборудованию. Не забывайте об этом пункте, так как многие сферы применения крайне чувствительны к такому типу работы.

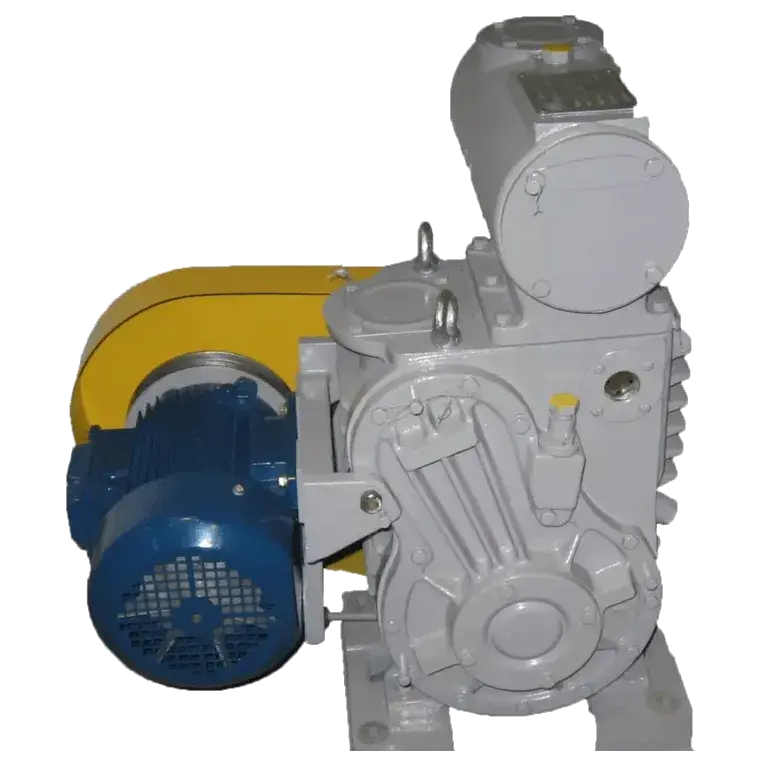

Устройство золотникового насоса
А чтобы иметь полное представление об оборудовании, необходимо обратить внимание на особенности конструкции. Первое, что необходимо отметить – наличие вала, располагающегося эксцентрично и с интенсивным типом работы. На валу располагается плунжер, которые непосредственно связан с вращением и обеспечивает параллельное вращение во внутренней поверхности. Благодаря ему осуществляется не только транспортировка газа, но еще его сжатие и прочие необходимые функции, связаны непосредственно с самим газом.
Отверстие, осуществляющее функцию впуска газа, находится под слоем масла. Принцип работы ближе к типу – объемный, так как плунжер осуществляет постоянное изменение рабочей среды устройства. А из-за того, что оборудование работает исключительно с использованием масла, то в конструкции имеется специальный масляный сепаратор, которые обеспечивает функцией постоянного очищения откачиваемой среды от загрязненных испарений для создания чистого потока.
Рассматривая другие доступные модели такого типа насосов, сразу видно наличие дополнительных фильтров для лучшей очистки. Они уже устанавливаются на месте выпуска отработанных газов. Это значительно повышает уровень безопасности использования оборудования для окружающей среды и для сотрудников.
А чтобы не образовался конденсат, в конструкции предусмотрено наличие газобалласта. В некоторых моделях предусматривается использование специального газобалластного газа. Он запускается в рабочую камеру для создания особой атмосферы и условий окружающей среды, которые идентична использованию газобалласта. Эффективность применения и избавление от конденсата практически такая же.
Если необходимо работать с загрязненной средой, предусматривается в конструкции возможность дополнительно устанавливать фильтр на отверстии впуска газов. Он обезопасит использование этих газов, предотвратит вероятность поломки и гарантирует безопасность. Но такая возможность предусмотрена исключительно для умеренного загрязнения и не более того.
Принцип работы золотникового насоса
Принцип работы устройства осуществляется на вытеснении одной рабочей среды камеры в другую. Таким образом осуществляется основная функция насоса – создание условий вакуума от низкого до высокого значения. А эпицентром работы является специальный эксцентрик, который обеспечивает движение плунжеров. Благодаря им создания специальная среда с последующим сжатием газа. Далее обеспечивается транспортировка полученного газа, при этом во время перемещение осуществляется дополнительная очистка.
Создание искусственного вакуума сопровождается перекачиванием среды через целую систему. Это все происходит в первой камере, а вторая расположена под углом в 180 градусов по сравнению с первой камерой. До сих пор золотниковые насосы находятся в зоне повышенного спроса. Они не перестают оказывать полное содействием в тех или иных сферах применения.
Типы золотниковых насосов
Существует два типа золотниковых насосов:
- Одноступенчатый – стандартный вариант оборудования, который имеет всего лишь одну ступень функционирования. Насос отличается более простой конструкцией и совмещением некоторых функций.
- Двухступенчатый – насос, который может похвастаться более сложной технической структурой, высокой стоимостью и гибким применением. Рассматривается установка дополнительных агрегатов и модификации.
Вся информация даст вам возможность найти удобное применение для оборудования, охватить гораздо больше сфер применения и воспользоваться всем заложенным функционалом. Главное стремиться к высокому показателю эффективности.
Виды золотниковых насосов
Существует несколько типов оборудования. На данный момент выделяются насосы:
- АВЗ – универсальный тип, который имеет сразу два агрегата: одноступенчатый и двухступенчатый. Отличаются большим весом, наличием большого выбора различных функций, быстротой действий и отличным показателем предельного остаточного давления. А особенностью является возможностью работы на воздушном охлаждении.
- НВЗ – еще один вариант одноступенчатого оборудования, которое напоминает по строению АВЗ. Имеются специальные заглушки на отверстиях входа и выхода. Имеется специальный кожух, защищающий оборудование и благоприятные габаритные размеры.
- АВЗМ – тип насосов, который имеет более высокую надежность, неприхотливость при эксплуатации, а также два вариант классификации: одноступенчатые и двухступенчатые. Благодаря переработанной структуре насоса можно достичь более глубоко и стабильного показателя вакуума.
Это основные направления, которые отличаются целую линейку золотниковых насосов. Обратите внимание на особенности и только после сравнения можно будет купить оборудование.
Основные характеристики золотниковых насосов
Золотниковый насос имеет проработанную техническую. Мы рекомендуем обратить внимание на следующие показатели (на примере НВЗ-300):
- скорость откачки газов (до 0,25 кПа): 380 л/с;
- максимальное давление пара (кПа): 4;
- максимальная температура жидкости (С0): до 75;
- рабочий объем масла (л): 95;
- мощность насоса (кВт): 37;
- масса (кг): 2 200 кг.
Это далеко не все доступные характеристики. Поэтому при выборе оборудования следует быть внимательным. Так картина оценивания будет в разы больше и покупка станет более оправданной.
Преимущества и недостатки золотниковых насосов
Не забывайте о сравнении преимуществ и недостатков. Они помогут получить полное понимание устройства. И для начала мы рассмотрим положительные стороны:
- отсутствие угрозы нарушения герметичности;
- минимальное значение трений подвижных частей данной системы;
- минимальное вредное пространство.
Минусы выглядят следующим образом:
- возможность работы исключительно в определенном температурном сегменте: от +10 до +30 градусов;
- нет функции организации перекачивания рабочей среды между емкостями;
- при возникновении перегрева все оборудование выходит из строя.
Сравнивания между собой все эти значения можно проанализировать все эти стороны и сделать соответствующие выводы.
Сфера применения золотниковых насосов
Основные направления применения связаны с функцией предварительной откачки, создание самостоятельного вакуума и т.д.
Наиболее распространенными направлениями применения этих насосов являются:
- легкая промышленность;
- обработка древесины;
- фармацевтика;
- термоформовка;
- сварка в условиях вакуума;
- производство приборов электровакуумного типа;
- машиностроение;
- металлургия.
Перечисленные направления являются теми вариантами, по которым золотниковые насосы имеют высокий спрос. Это не исключает использование оборудования в других сферах.
Популярные бренды золотниковых насосов
Как и у любого подобного оборудования, у этих насосов имеется своя линейка популярных брендов:
- Edwards;
- ERSTEVAK;
- Osaka Vacuum;
- Tuthill
Edwards
Золотниковые насосы Edwards могут похвастаться техническими характеристиками, к примеру, производительность составляет 442 м2/час. А что касается других параметров:
- производительность составляет 123 л/с;
- в основном применяется в промышленности;
- мощность достигает 11 кВт;
- уровень шума – 85 дБ.

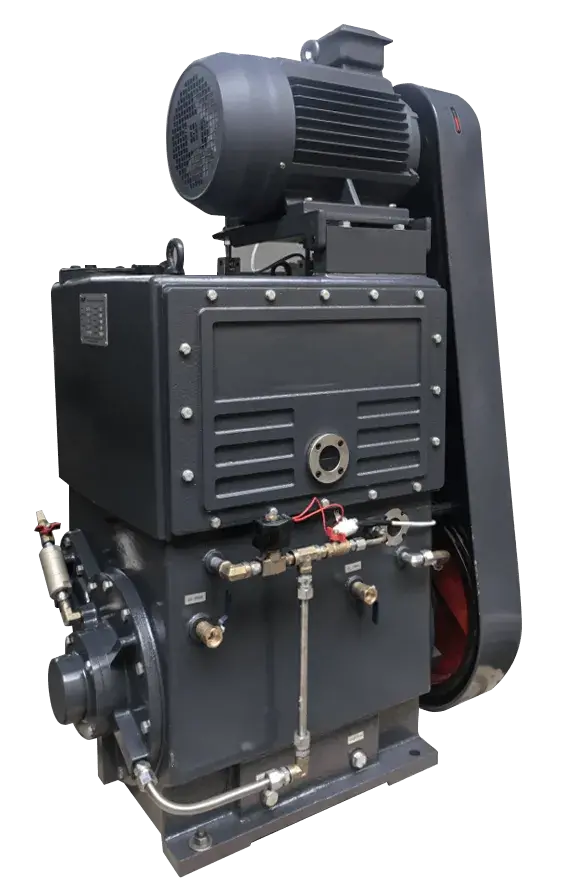

ERSTEVAK
Если взять во внимание золотниковые насосы ERSTEVAK, то следует отметить характеристики:
- скорость откачки: 20 л/с;
- мощность 2,2 кВт;
- масса: 175 кг;
- диаметр патрубка от 40 до 50 мм.
Учитывая габариты и большую массу, эти насосы предназначаются для промышленности.

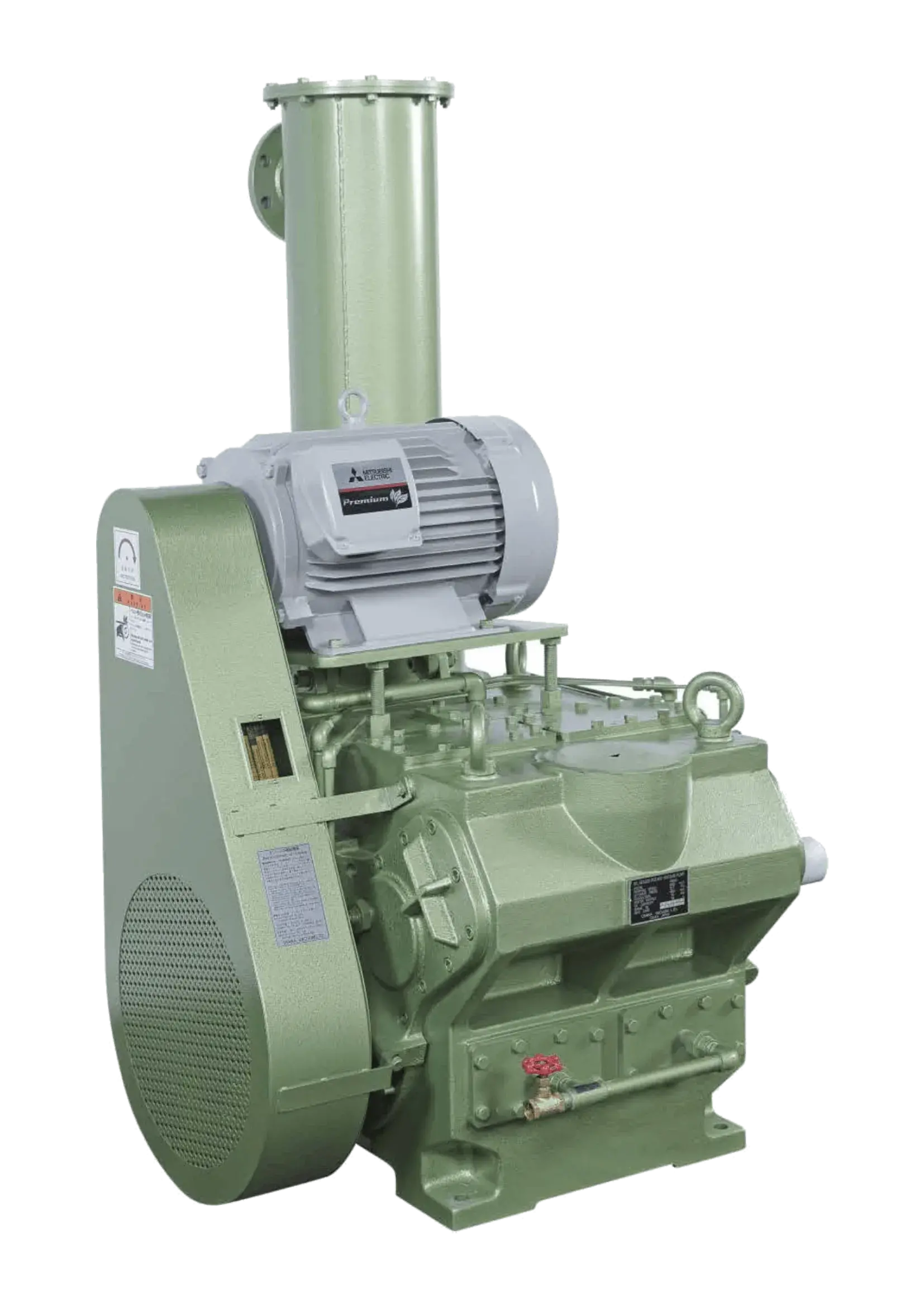

Osaka Vacuum
Этот вариант уже помощнее и подходит для более серьезных задач. Характеристиками являются следующие пункты:
- мощность: 5,5 кВт;
- производительность: 250 м3/час;
- остаточное давление: 4х10^(-2).

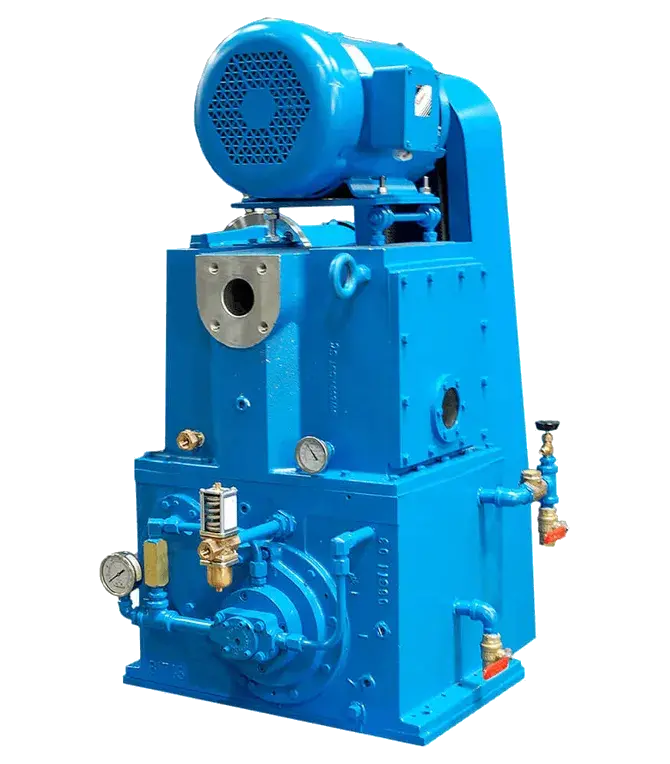

Tuthill Kinney
Доступная линейка этого оборудования связана имеет массу удачных и проработанных моделей. Оборудование имеет функционал для разряжения до 200 мБар. Пиковая производительность обусловлена давлением в 130 мБар. Насосы максимально простые в плане применения, имеются системы контроля перекачиваемого потока, воды и масла.
Теперь вы обладаете информацией по каждому. Благодаря ей можно сравнивать доступные агрегаты и сделать вывод о необходимой модели для дальнейшего применения.
|
